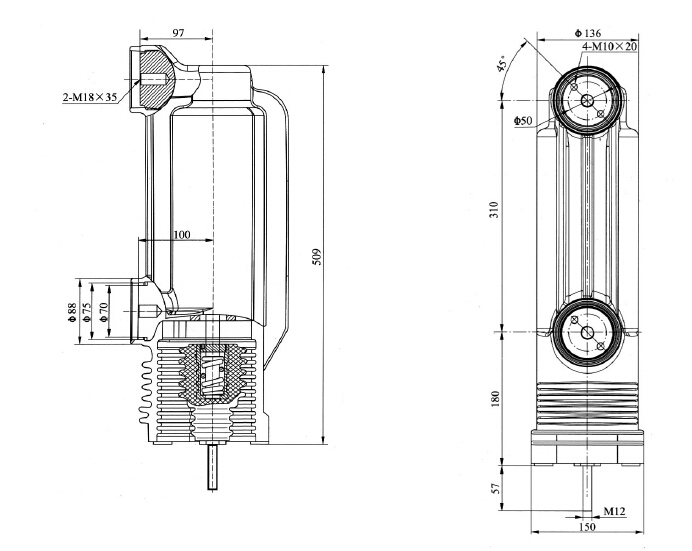

型號：EEP-12/2000-40

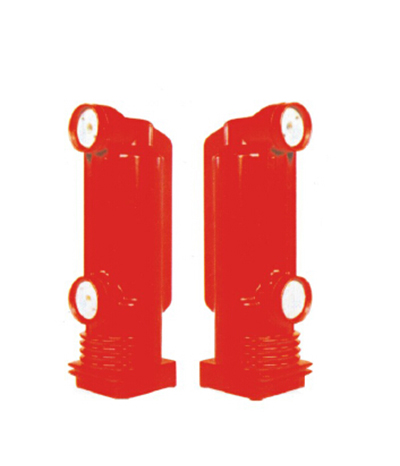

類型：固封極柱
品牌：大禹漢光(Dayu Hanguang)
產地：湖北孝感
廠家：湖北大禹漢光真空電器有限公司
價格：面議/電詢
| 主要技術參數 | 單位 | 規格 | ||
| 2000 | ||||
| 額定電壓 | kV | 12 | ||
| 額定電流 | A | 2000 | ||
| 額定頻率 | HZ | 50/60 | ||
| 短時(1min)工頻耐受電壓 | kV | 48 | ||
| 雷電沖擊耐受電壓 | kV | 95 | ||
| 額定短路開斷電流 | kA | 40 | 31.5 | 25 |
| 額定峰值耐受電流 | kA | 100 | 80 | 63 |
| 額定短路關合電流 | kA | 100 | 80 | 63 |
| 額定短時耐受電流 | kA | 40 | 31.5 | 25 |
| 額定短路持續時間 | S | 4 | ||
| 額定單個電容器組開斷電流 | A | 400 | ||
| 額定背對背電容器組開斷電流 | A | 400 | ||
| 額定操作順序 | 分-0.3s-合分180S-合分 | |||
| 額定短路開斷電流開斷次數 | 次 | 30 | ||
| 機械壽命 | 次 | 10000 | ||
| 觸頭自閉力 | N | 140±50 | ||
| 額定開距下的觸頭反力 | N | 220±50 | ||
| 額定觸頭壓力下限時的回路電阻 | mΩ | ≤25 | ||
| 觸頭允許磨損厚度 | mm | 3 | ||
| 真空滅弧室內部氣體壓力 | Pa | ≤1x10?3 | ||
| 局部放電值 | Pc | ≤5 | ||
產品配套的真空開關設備的機械特性和機械參數
| 主要技術參數 | 單位 | 規格 | ||
| 2000 | ||||
| 觸頭開距 | mm | 11±1 | ||
| 平均分閘速度 | m/s | 1.05±0.15 | 1.2±0.2 | 1.2±0.2 |
| 平均合閘速度 | m/s | 0.7±0.1 | 1.0±0.2 | 0.6±0.2 |
| 額定觸頭壓力 | N | 4250±250 | 2300±200 | 2000±200 |
| 觸頭合閘彈跳時間 | ms | ≤2 | ||
| 觸頭合閘和分閘不同期 | ms | ≤2 | ||
| 分閘觸頭反彈幅值 | mm | ≤2 | ||
